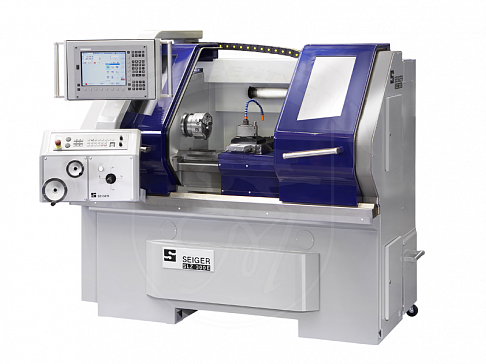

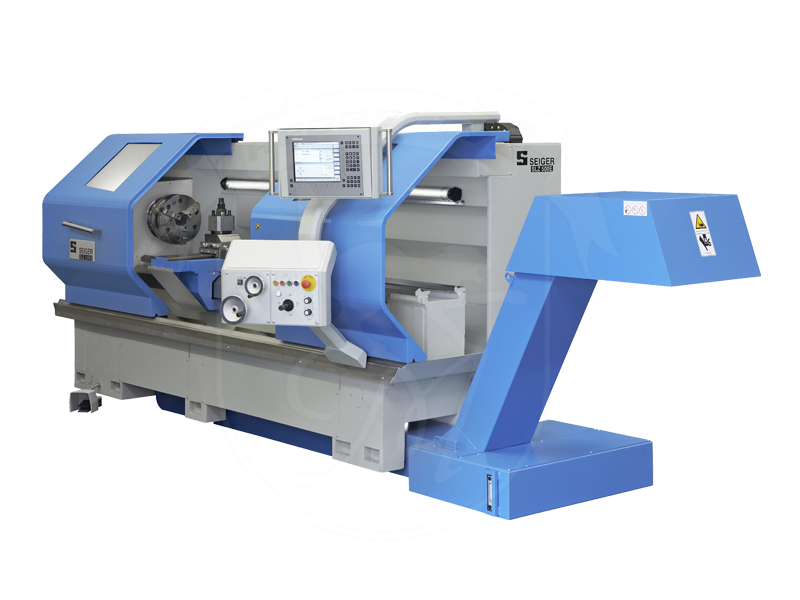

Универсальные токарные станки Seiger (Германия) с комбинированным управлением: ручное + ЧПУ

Универсальные токарные станки Seiger (Германия) с комбинированным управлением: ручное + ЧПУ
Универсальные токарные станки Seiger (Германия) с комбинированным управлением: ручное + ЧПУ
Универсальные токарные станки Seiger (Германия) с комбинированным управлением: ручное + ЧПУ
  • Универсальные токарные станки Seiger (Германия) с комбинированным управлением: ручное + ЧПУ
  • Универсальные токарные станки Seiger (Германия) с комбинированным управлением: ручное + ЧПУ
  • Универсальные токарные станки Seiger (Германия) с комбинированным управлением: ручное + ЧПУ
Скачать каталог
Цена:по запросу
Просмотр видео


Технические характеристики комбинированных токарных станков Sieger c прямой станиной

Компания Sieger выпускает широкую линейку токарных станков, предназначенных для выполнения различных задач от изготовления небольших деталей до силовой обработки многотонных заготовок. Оборудование обладает высокой гибкостью, за счет комбинированной системы управления, объединяющей стойку ЧПУ с возможностью ручного контроля и регулировки.

Модель SLZ300E SLZ420E SLZ500E SLZ570E SLZ620E
Макс. диаметр над станиной, мм 300 430 500 570 660
Макс. диаметр над кареткой, мм 150 220 280 340 435
Перемещение каретки по оси X, мм 170 230 260 290 375
Ширина станины 240 350 350 400
Размер шпинделя по DIN 55027 5 6 8
Отверстие в шпинделе, мм 40 80 93
Диаметр шпинделя в переднем подшипнике, мм 70 110 130
Размер шпинделя МТ 5 MT 5 5
Диаметр пиноли задней бабки, мм 50 70 90
Перемещение пиноли задней бабки, мм 125 150 180
Конус пиноли задней бабки, MT 3 5 5
Расстояние между центрами, мм 750 1000/1500 /2000 1000-2000 1000-3000
Мощность главного шпинделя 100/60%, кВт 7,5/11 9/11 20/25 22/30
Скорость шпинделя, об/мин 1-4500 1-3600 1-3000 1-2500
Момент на шпинделе без коробки, Нм 166 200 500 2000
Момент на шпинделе с коробкой, Нм - 750 1400 -
Усилие продольной подачи, Н 6000 5000 10000 14000
Усилие поперечной подачи, Н 3000 4000 7000 10000
Ускоренная подача по оси X, м/мин 6 10 10
Ускоренная подача по оси Z, м/мин 8 7 6

Модель SLZ700E SLZ800E SLZ850E SLZ1000E SLZ1200E SLZ1500E
Макс. диаметр над станиной, мм 730 810 850 (1010) 1010 1250 1600 (2000)
Макс. диаметр над кареткой, мм 450 540 490 (650) 650 850 1240 (1400)
Перемещение каретки по оси X, мм 390 400 500 (650) 600 680 (700) 680 (1000)
Ширина станины 480 560 750 750 (900) 1350
Размер шпинделя по DIN 55027 11 11 (15) 15
Отверстие в шпинделе, мм 130 130 (110) 110 (120)
Диаметр шпинделя в переднем подшипнике, мм 170 190 190 (240) 240 (300)
Размер шпинделя МТ6
Диаметр пиноли задней бабки, мм 115 160 160 (220) 200 (320)
Перемещение пиноли задней бабки, мм 225 350 315 350 (250)
Конус пиноли задней бабки, MT 6 центр
Расстояние между центрами, мм 1500-4000 1500-8000 1000-10000 1000-15000 4000-15000
Мощность главного шпинделя 100/60%, кВт 22/30 37/46 37/46 (54/70) 70/54
Скорость шпинделя, об/мин 1-2200 1-1800 1-1200 1-900 1-710 3.55-710 (3.55-460)
Момент на шпинделе без коробки, Нм 2200 3200 6000 7000 9000 (12000) 12000 (18000)
Момент на шпинделе с коробкой, Нм -
Усилие продольной подачи, Н 16000 18000 20000 24000 24000 (30000) 35000
Усилие поперечной подачи, Н 14000 14000 16000 16000 16000 (20000) 25000
Ускоренная подача по оси X, м/мин 7 6 6
Ускоренная подача по оси Z, м/мин 4 6 6 (4) 4

Универсальный токарный станок по металлу

С 1984 года компания Sieger является ведущим производителем в мире, выпускающим уникальные универсальные токарные станки, которые могут управляться как вручную, так и с помощью системы ЧПУ: Heidenhain или Siemens. Конструктивная особенность совмещения функции ручного управления маховиками с системой ЧПУ позволяет оборудованию успешно выполнять широкий спектр задач и облегчает процесс подготовки операторов станков.

Компания Sieger обладает крупной производственной базой площадью в 4000 кв. метров в городе Липпштадт в Германии и имеет сертификат ISO 9001, подтверждающий высококачественную систему менеджмента, применяемую на предприятии. Производитель самостоятельно выпускает большую часть компонентов и ответственных узлов станков, что позволяет контролировать производство на каждом этапе и обеспечивать заказчиков высококачественными решениями в области силовой токарной обработки.

Уникальная конструкция универсальных токарных станков Sieger позволяет обрабатывать детали с максимальным диаметром до Ø 2000 миллиметров и длиной до 15 метров. Опционально токарные станки могут комплектоваться специальной головкой для нарезания вихревой резьбы.

Особенности конструкции:
  • Литая жесткая станина (чугун)
  • Прецизионные подшипники обеспечивают точную и жесткую работу передней бабки
  • Суппорт с V- образными направляющими

Стандартная комплектация:
  • Система ЧПУ на выбор Siemens 840D Solution Line или Heidenhain Manual plus 620
  • Защитное ограждение от стружки, двухстворчатая раздвижная дверь с окном
  • Устройство подачи СОЖ
  • Оптическая линейка на оси X
  • Предохранительные муфты для осей Х и Z
  • Функция Teach-in
Дополнительные опции:
  • 3 / 4 / 8-ми позиционная револьверная готовка с приводным инструментом
  • Ось С главного шпинделя
  • Зубчатая коробка скоростей
  • Устройство вихревого нарезания резьбы
  • ПО для контурной обработки и сплайн-интерполяции
  • Установка фильтрации СОЖ
  • Конвейер стружки для станка с РМЦ 1000 мм
  • Неподвижной / подвижной / самоцентрирующийся люнет
  • Задняя бабка с гидравлическим приводом и фиксацией. Управление педалью
  • Устройство измерения детали BLUM TC54-10, включая щуп и ПО
  • И другие.
