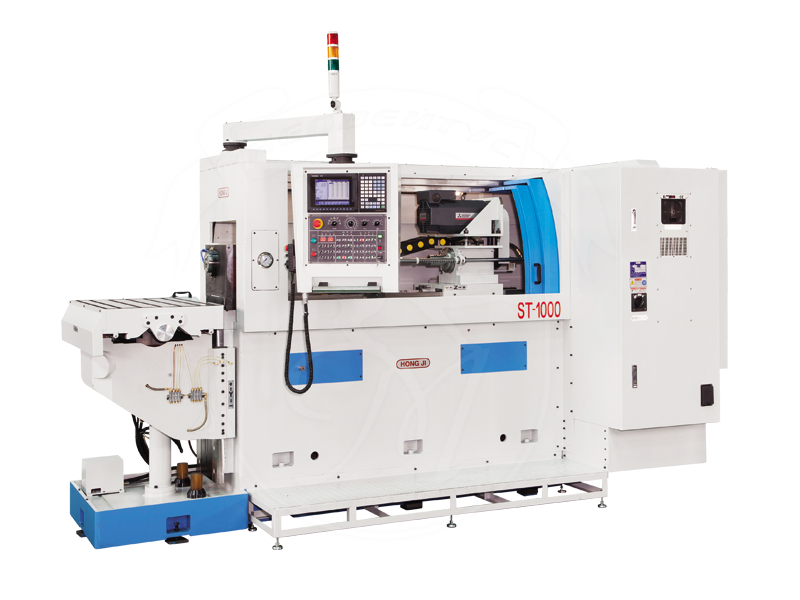

Станки глубокого сверления консольного типа HONG JI с управлением от ПЛК/ЧПУ

Станки глубокого сверления консольного типа HONG JI с управлением от ПЛК/ЧПУ
Станки глубокого сверления консольного типа HONG JI с управлением от ПЛК/ЧПУ
Станки глубокого сверления консольного типа HONG JI с управлением от ПЛК/ЧПУ
  • Станки глубокого сверления консольного типа HONG JI с управлением от ПЛК/ЧПУ
  • Станки глубокого сверления консольного типа HONG JI с управлением от ПЛК/ЧПУ
  • Станки глубокого сверления консольного типа HONG JI с управлением от ПЛК/ЧПУ
Скачать каталог
Цена:по запросу Заказать
Просмотр видео


Технические характеристики станки глубокого сверления с ЧПУ или ручным управлением

Станки HONG JI для выполнения операций глубокого сверления зарекомендовали себя у российских пользователей, как крайне надежное оборудование. Компания выпускает широкую линейку оборудования, заточенную под выполнение узкоспециализированных задач с максимальной эффективностью.

Параметр Модель ST-500 / ST-500B ST-1000 / ST-1000B
Тип ПЛК / ЧПУ Mitsubishi / Fanuc Mitsubishi / Fanuc
Рабочий стол Размеры, мм 600х1000 600х1000
Макс. масса детали, кг 1000 1000
Диапазон сверления Количество шпинделей 1 / 2 1 / 2
Диаметр сверления, мм 3…25 3…25
Макс. Глубина сверления (ось Z), мм 500 1000
Перемещения Поперечное перемещение стола (ось X), мм 500 500
Вертикальное перемещение стола (ось Y), мм 350 350
Мощность шпинделя кВт 5,5 5,5
Скорость Рабочие подачи, мм/мин 10…150 10…150
Скорость вращения сверлильного шпинделя об/мин 6000 6000
Насос высокого давления Макс. Давление, бар (МПа) 100 (10) 100 (10)
Расход, л/мин 30…60 30…60
Объем бака СОЖ, л 1000 1000
Общие параметры Масса станка, кг 4000 4500
Габариты станка, мм 3300х2500х2300 3800х2500х2300

Станки для сверления глубоких отверстий HONG JI предназначены для обработки каналов охлаждения, горячих каналов и каналов толкателей в пресс-формах, гидравлических коллекторах и теплообменниках с большим количеством отверстий. Станки укомплектованы высококачественными комплектующими: точными ШВП, системой ПЛК Mitsubishi и сервоприводами Yaskawa или системой ЧПУ и сервоприводами Fanuc, что делает процесс обработки стабильным и точным.

Литая станина из чугуна усилена ребрами жесткости и имеет хорошую виброустойчивость, что дает высокое качество сверления на любых диаметрах. Управление станком c ПЛК интуитивно понятное и простое, облегчено за счет переносного пульта с электронным маховичком. Режимы работы вводятся в контроллер с пульта управления.

Станки глубокого сверления с ЧПУ позволяют в полностью автоматическом режиме выполнять всю необходимую обработку в том числе нарезание резьбы и операции фрезерования. Система подачи СОЖ обеспечивает обильную подачу масла под давлением в рабочую зону для непрерывного охлаждения, смазки и удаления стружки. Станки глубокого сверления металла могут комплектоваться УЦИ для оси Х, что повышает точность обработки.

Стандартная комплектация:
  • Программируемый контроллер Mitsubishi или ЧПУ Fanuc
  • Бумажный фильтр
  • Шнековый транспортер стружки
  • Насос высокого давления
  • Насос автоматической подачи смазки
  • Мониторинг нагрузки шпинделя
  • Внешний масляный бак
  • Трансформатор 220/380В
  • Уловитель масла на выходе сверла из заготовки (устанавливается за рабочим столом, регулируется по длине заготовки)
  • Направляющая втулка Ø5 мм
  • Резиновая втулка Ø5 мм
  • Набор инструментов для обслуживания станка
  • Техническая документация (на русском языке)
Дополнительные опции:
  • Охладитель для масла
  • Станок для заточки сверл
  • Резиновые вставки для сверла
  • Направляющие втулки для сверла
  • Полное закрытое ограждение станка
  • Сверла для глубокого сверления
