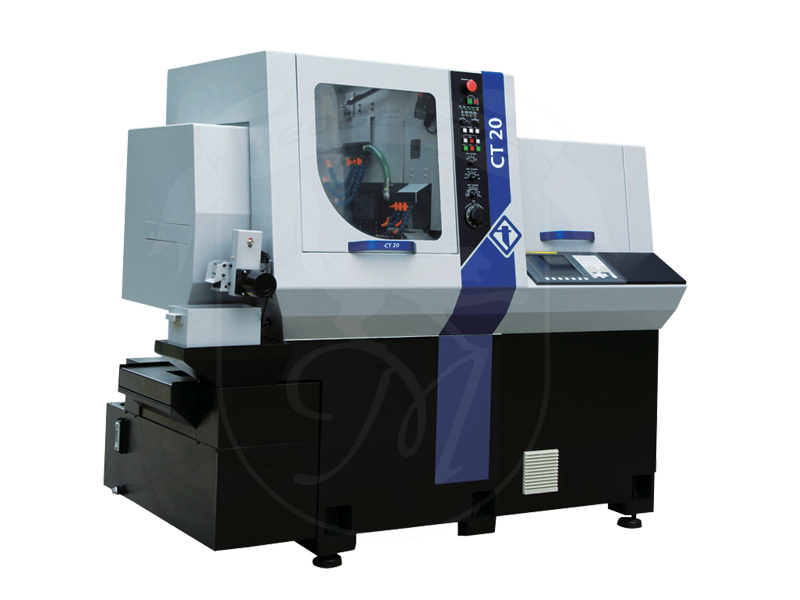

Модель CT20
Просмотр видео
Технические характеристики
| Модель | Ед. изм | CT20 |
|---|---|---|
| Рабочие характеристики | ||
| Управляемые оси | - | 5 линейных + 2 оси С |
| Независимые инструментальные суппорты | шт | 2 независимых суппорта |
| Максимальный диаметр прутка | мм | Ø20 |
| Максимальная длина детали | мм | 210 |
| Главный шпиндель | ||
| Частота вращения главного шпинделя | об/мин | 8 000 |
| Мощность главного шпинделя | кВт | 2,2 / 3,7 |
| Противошпиндель | ||
| Частота вращения противошпинделя | об/мин | 8 000 |
| Мощность противошпинделя | кВт | 1,5 / 2,2 |
| Максимальная длина детали (без устройства задней выгрузки) | мм | 80 |
| Приводной инструмент | ||
| Общее количество инструментов (приводных) | шт | 26 (10) |
| Скорость вращения приводного инструмента | об/мин | 4000/ 8000 |
| Мощность приводного инструмента | кВт | 0,75 / 1 |
| Система управления | ||
| Система ЧПУ | - | Fanuc 0i-TD |
| Общие характеристики | ||
| Масса станка | кг | 2400 |
| Габаритные размеры (ДхШхВ) | мм | 2050x1270x1670 |
Автомат продольного точения модели CT20 спроектирован компанией Tornos для решения задач клиентов по обработке простых и средней сложности деталей. Простой в использовании, производительный и мощный станок CT20 – это лучший выбор клиентов для быстрого возврата вложенных инвестиций.
Особенности конструкции
- Жесткая литая чугунная станина
- Модульная инструментальная система
- Мощные шпиндели и приводной инструмент
- Быстрота и легкость в наладке и переналадке
- Простота эксплуатации и эргономичность
- Программирование ISO
- До 4- х блоков приводного инструмента для работ в противошпинделе
Стандартная комплектация:
- Люнетная цанга с приводом
- Ось С на главном и противошпинделе
- Инструментальный суппорт для токарных резцов
- Суппорт для осевого инструмента для работ в главном и противошпинделе
- 4 радиальных приводных блока инструментов
- Выталкиватель детали из люнетной цанги и противошпинделя
- Уловитель деталей
- Конвейер для деталей
- Интерфейс подключения устройства автоматической загрузки прутков
- Сигнализатор режимов работы станка
- Насос системы подачи СОЖ высокого давления 2 Мпа
Дополнительные опции
- Выталкиватель длинных деталей
- Тормоз противошпинделя
- Осевой приводной инструмент для работ в главном шпинделе
- Осевой приводной инструмент для работ в противошпинделе
- и другие…
