Токарные обрабатывающие центры с ЧПУ KUEN JENG (Тайвань)
Просмотр видео
|
Модель |
Ед. изм |
KL-645 |
KL-852 |
KL-20 |
KL-1078 |
KL-S2 2 рев.головки |
|
Рабочая зона |
||||||
|
Диаметр вращения над кожухами направляющих |
мм |
Ø457 |
Ø520 |
Ø650 |
Ø300 |
|
|
Макс. обрабатываемый диаметр |
мм |
Ø284 |
Ø300 |
Ø400 |
РГ1: Ø231 РГ2: Ø300 |
|
|
Макс. длина точения |
мм |
406 |
470 |
750 (1000 – опция) |
880 |
|
|
Макс. диаметр прутка |
мм |
Ø45 |
Ø52 (Ø62) |
Ø52 |
Ø78 |
Ø52 / Ø42 |
|
Перемещения |
||||||
|
Перемещение по оси X |
мм |
163 |
170 |
240 |
X1:140 / X2:196 |
|
|
Перемещение по оси Z |
мм |
406 |
580 |
750 |
Z1:140 / Z2:196 |
|
|
Перемещение по оси Y (опция) |
мм |
- |
±50–опция |
- |
- |
±50 |
|
Быстрая подача по осям Х/ Z |
м/мин |
24 / 24 |
12 / 20 |
15 / 15 |
15/15 |
|
|
Двигатель оси Х/Z |
кВт |
1,8 / 1,8 |
2,5 / 2,5 |
4 / 4 |
2.5 |
|
|
Шпиндель |
||||||
|
Торец шпинделя |
A2-5 |
A2-6 |
A2-6 |
A2-8 |
A2-6 |
|
|
Диаметр отверстия шпинделя |
мм |
Ø56 |
Ø62 |
Ø62 |
OØ92 |
Ø62 |
|
3-х кулачковый патрон |
6" / Ø169 |
8" / Ø210 |
8" / Ø210 |
10" / Ø254 |
8" / Ø210 |
|
|
Частота вращения |
об/мин |
4000 (5500 – опция) |
3500 (4500 – опция) |
3500 |
3000 |
3500 |
|
Мощность |
кВт |
7,5/9/11 |
7,5/9/11 |
15 / 18,5 |
9/15 |
|
|
Крутящий момент |
Нм |
114,6 |
136,9 |
136,9 |
250/450 |
136,9 |
|
Противошпиндель (опция) |
||||||
|
Торец шпинделя |
- |
A2-5 |
- |
- |
A2-5 |
|
|
Диаметр отверстия шпинделя |
мм |
- |
Ø56 |
- |
- |
Ø52 |
|
3-х кулачковый патрон |
- |
6" / Ø169 |
- |
- |
6" / Ø169 |
|
|
Частота вращения |
об/мин |
- |
4000 |
- |
- |
3500 |
|
Мощность |
кВт |
- |
7,5/9/11 |
- |
- |
5,5/6 |
|
Крутящий момент |
Нм |
- |
114,6 |
- |
- |
114,6 |
|
Револьверная головка |
||||||
|
Количество позиций (стандарт.) |
12 |
10 |
12 |
16*2 |
||
|
Сечение хвостовика токарного инструмента |
мм |
20 |
25 |
25 |
20 |
|
|
Хвостовик осевого инструмента |
мм |
Ø32 |
Ø40 |
Ø40 |
Ø32 |
|
|
Время индексации |
сек |
0,25 |
0,25 |
0,32 |
0,25 |
|
|
Количество приводных позиций (опция) |
12*VDI30 (опция) |
- |
12*VDI40 (опция) |
16*VDI30 – станд. |
||
|
Программируемая задняя бабка |
||||||
|
Типоразмер конца пиноли |
МТ 4 |
МТ 4 |
МТ 5 |
- |
||
|
Перемещение задней бабки |
мм |
341 |
410 |
615 |
- |
|
|
Макс. длина заготовки |
мм |
341 |
470 |
720 |
- |
|
|
Быстрая подача задней бабки |
м/мин |
5,5 |
5,5 |
6 |
- |
|
|
Точность |
||||||
|
Точность позиционирования по осям X, Z |
мм |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
|
|
Повторяемость по осям Х, Z |
мм |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
|
|
Общие параметры |
|
|||||
|
Система ЧПУ |
FANUC |
|||||
|
Размеры станка (ДхШхВ) |
мм |
2000 х 1770 х 1780 |
3707х1680х1778 |
4300х1865х1780 |
3800х2269х2247 |
|
|
Масса станка |
кг |
3750 |
3800 |
4200 |
5800 |
12000 |
Токарный обрабатывающий центр с ЧПУ

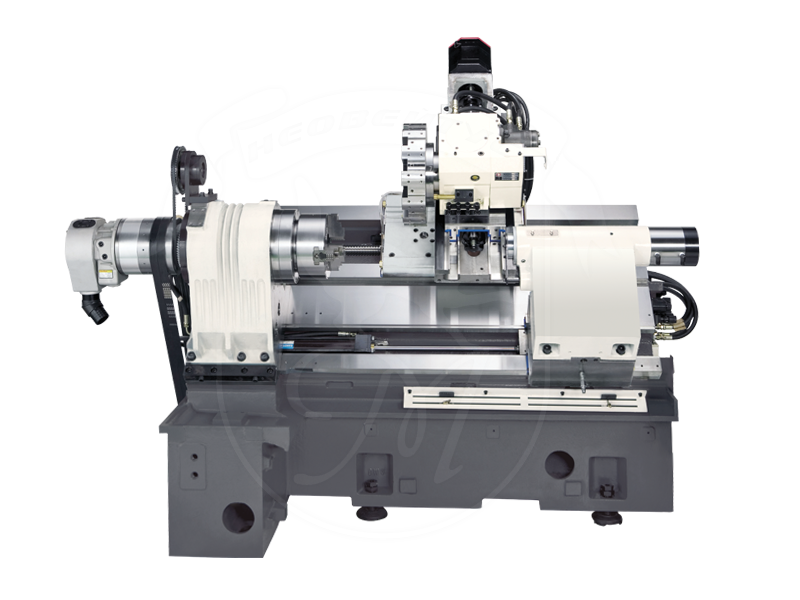

Токарно-фрезерный обрабатывающий центр серии KL-645/852. Пользуется большим спросом благодаря своему компактному размеру и интеллектуальному дизайну. Высокая производительность этого обрабатывающего центра, а также постоянное высокое качество получаемых деталей делает его неизменным лидером продаж. Общая устойчивость и долговечность центра обеспечивается за счет использования цельнолитой чугунной фрезерной станины марки Meehanite, расположенной под углом 45°. Оси X и Z имеют прецизионные направляющие качения. Конструктивные особенности задней бабки позволяют исключить тепловую деформацию, а также гарантируют максимальную точность обработки деталей на данном токарно-фрезерном обрабатывающем центре.
Токарный станок серии KL-20. Оборудован наклонной станиной и является достойным образцом продукции тайваньской компании Kuen Jeng. Данный токарно фрезерный обрабатывающий станок отличается неизменно высоким качеством и надежностью работы, удобной модульной конструкцией, а также значительной производительностью. Это позволяет использовать данные станки даже в экстремальных режимах. Станина оборудования выполняется из чугуна марки Meehanite GB300 и располагается под углом 45°, что обеспечивает максимальную устойчивость конструкции, а также минимизирует вибрацию оборудования в процессе работы.

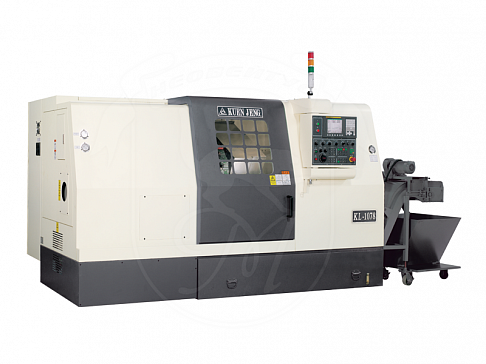

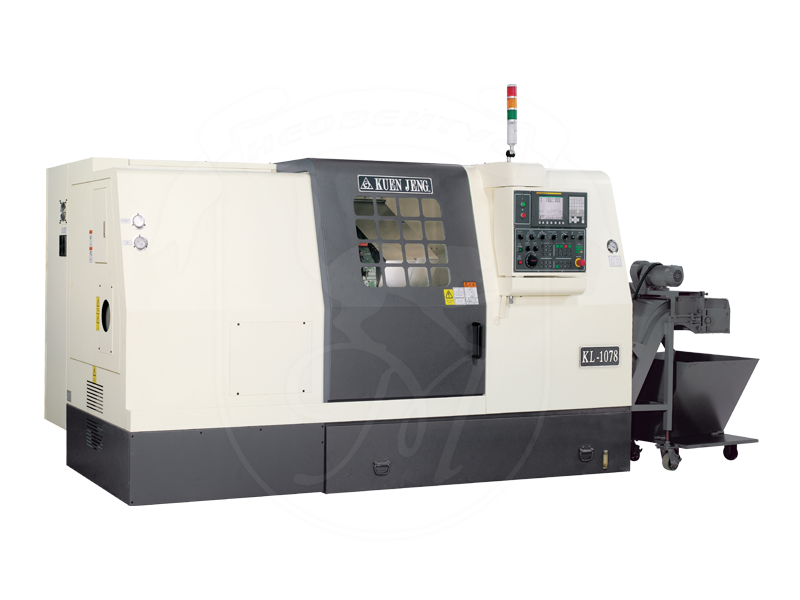

Токарный станок серии KL-1078. Данная установка имеет конструкцию повышенной жесткости, что позволяет использовать ее даже в самых тяжелых режимах резания. Станина токарно фрезерного обрабатывающего станка выполнена из чугуна марки Meehanite и имеет также специальные ребра жесткости, снижающие общий уровень вибрации в процессе эксплуатации. Станина располагается под углом 30°, что придает устойчивость и надежность оборудованию. Конструктивные особенности станка предусматривают также быстрое и эффективное удаление стружки. Оси X и Z имеют прецизионные направляющие скольжения с закаленной шлифованной поверхностью. Материал покрытия TURCITE® обеспечивает максимальный контакт, а также снижает общий износ оборудования и повышает устойчивость в процессе эксплуатации.
- Система ЧПУ Fanuc 0i-TD, цветной дисплей 8.4”
- 3-х кулачковый патрон с комплектом мягких кулачков
- Револьверная головка, 12 позиций
- Полностью программируемая задняя бабка
- Оправки для токарного инструмента
- Оправки для осевого инструмента
- Переходные втулки для осевого инструмента
- Сопла подачи СОЖ
- Пистолет для подачи СОЖ
- Водонепроницаемая галогенная лампа для освещения рабочей зоны
- Трехцветная сигнальная лампа
- Педаль управления зажимом патрона
- Ящик с инструментом для обслуживания станка
- Приводные позиции револьверной головки
- Ось С шпинделя
- Приводные блоки осевые
- Приводные блоки радиальные
- Ось Y
- Противошпиндель
- Трансформатор
- Сертификация CE
- Цанговый патрон
- Автоматическая система измерения инструмента
- Конвейер для удаления стружки с корзиной
- Приемник готовых деталей
- Подача СОЖ высокого давления через инструмент
- Интерфейс для подключения загрузчика прутков
- Система сепарации масляного тумана
- Центры задней бабки
- Педаль управления задней бабкой
- Автоматический магазин-загрузчик прутка
