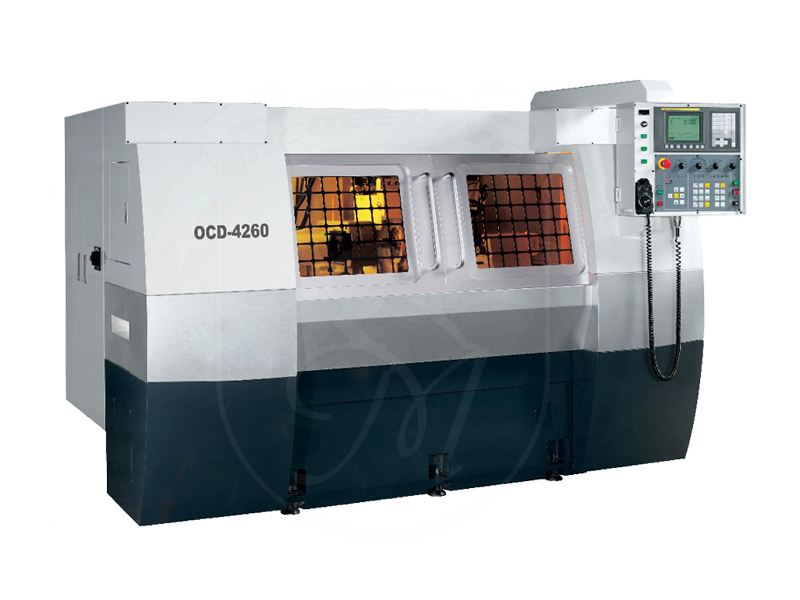

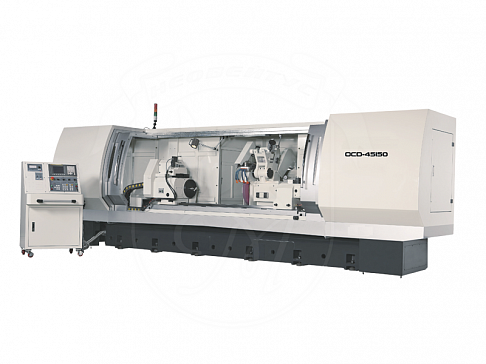

Круглошлифовальные станки GLORY (Тайвань) с ЧПУ
Просмотр видео
| Модель | Ед. изм | OCD-2040 | OCD-32(42)40 | OCD-32(42)60 | OCD-32(42)100 | OCD-32(42)150 | OCD-32(42)200 |
|---|---|---|---|---|---|---|---|
| Наибольший диаметр детали над станиной | мм | Ø200 | Ø320(Ø420) | ||||
| Расстояние между центрами | мм | 400 | 600 | 1000 | 1500 | 2000 | |
| Максимальный диаметр шлифования | мм | Ø180 | Ø300(Ø400) | ||||
| Макс. масса заготовки между центрами | кг | 60 | 100(150) | ||||
| Круг | |||||||
| Внеш. Ø, х Ширина х Внутр. Ø | мм | Ø355x38xØ127 | Ø405x50-75xØ127(Ø152,4) | ||||
| Линейная скорость | м/с | 30м/с | |||||
| Частота вращения | об/мин | 2085 | 1783 | ||||
| Шлифовальная бабка | |||||||
| Быстрая подача | м/мин | 6 | |||||
| Мин. шаг подачи | мм | 0,001(0,0001) | |||||
| Устройство для внутреннего шлифования | Подъем/опускание вручную | ||||||
| Быстрая подача | м/мин | 6 | |||||
| Стол | |||||||
| Мин. шаг подачи | мм | 0,001(0,0001) | |||||
| Угол поворота | грпд, | 3º~10º | 0º~12º | 0º~12º | 0º~10º | 3º~+8º | 1º~+7º |
| Рабочая бабка | |||||||
| Угол поворота | грпд, | 30º~+90º | |||||
| Центр | Конус Морзе No3 | Конус Морзе No4 | |||||
| Частота вращения | об/мин | 10-300 | |||||
| Макс. нагрузка на шпиндель (включая держатель инструмента) | кг | 15 (макс,длина:100мм) | 35 (макс,длина:150мм) | ||||
| Задняя бабка | |||||||
| Центр | Конус Морзе No3 | Конус Морзе No4 | |||||
| Ход задней бабки | мм | 20 | 25 | ||||
| Приводы | |||||||
| Шпиндель шлифовальный | кВт | 2,3 | 3,75(5,5) | ||||
| Шпиндель изделия | кВт | 0,75, инвертор частоты | 0,8 (сервопривод перем,тока) | 1,3 (сервопривод перем,тока) | |||
| Подача шлифовальной бабки | кВт | 0,75кВт(сервопривод перем,тока) | 1,2 (сервопривод перем,тока) | ||||
| Подача стола | кВт | 1,2кВт(сервопривод перем,тока) | 1,8 (сервопривод перем,тока) | 2,5 (сервопривод перем.тока) | |||
| Гидравлический насос | кВт | 0,37 | |||||
| Устройство смазки шпинделя шлифовального круга | кВт | 0,37 | |||||
| Насос подачи СОЖ | кВт | 0,18 | |||||
| Шпиндель круга для внутреннего шлифования | кВт | 0,18 | 0,75 | ||||
| Емкость бака | |||||||
| Смазка подшипников шлифовального круга | л | 12 | 18 | ||||
| Бак для смазки | л | 60 | |||||
| Масса станка | кг | 2350 | 3300(3500) | 3600(3800) | 4300(4500) | 4800(5000) | 6000(6200) |
«Передовые концепции, прогрессивные технологии и инновационный дизайн – все это можно найти в круглошлифовальных станках c ЧПУ серии EXTOMAX производства компании Glory. Сегодня это конкурентное преимущество в сфере прецизионного шлифования. Серия EXTOMAX отличается непревзойденной точностью, качеством шлифования и характеристиками управления. Специально разработанная чистовая подача позволяет легко выполнять шлифование до получения зеркальной поверхности, а также торцевое шлифование с точностью до 0,1 мкм. Имеется широкий ряд дополнительного оборудования под специальные задачи заказчика, а также для эффективного увеличения производительности станка».
Врезное шлифование на круглошлифовальном станке
- Управление по двум осям в сочетании с одной вспомогательной осью для работы шпинделя бабки изделия.
- Минимальный шаг приращения 0,001 мм.
- Гидравлическая задняя бабка (опция)
- Жесткая задняя бабка надежно фиксируется на направляющих.
- Пиноль задней бабки с гидравлическим приводом позволяет удобно и быстро фиксировать заготовку.
- Простота проверки положения стола
- При прямолинейном подводе/отводе шлифовальной бабки, даже при ее повороте, легко можно проверить продольное положение круга и детали.
Линейка для оси Z (опция)
- Линейка обеспечивает управление с обратной связью, что в свою очередь обеспечивает исключительно высокую точность позиционирования и повторяемость.
Устройство для балансировки шлифовального круга (опция)
- Устройство обеспечивает постоянную автоматическую балансировку шлифовального круга. Также вместе с устройством балансировки рекомендуется использовать очиститель-сепаратор.
Контактный измерительный датчик (опция)
- Для быстрого измерения референтной точки на торцевой поверхности.
Стандартная комплектация:
- Линейка (для оси Х)
- Шлифовальный круг и фланец к нему, 1 комплект
- Держатель для алмазного карандаша (устанавливается на столе), 1 шт
- Инструмент и принадлежность, 1 комплект
- Центры с твердосплавной рабочей частью, 2 шт
- Оборудование для подачи СОЖ, 1 комплект
- Бак гидравлический с масляным охладителем, 1 комплект
- Лампа, 1 комплект
Дополнительные опции:
- Устройство для внутреннего шлифования
- Поводковые зажимы
- Двух точечный люнет
- Трехточечный люнет
- Регулируемый 3-х кулачковый патрон
- Регулируемый 4-х кулачковый патрон
- Система фильтрации СОЖ с магнитным сепаратором
- Система фильтрации СОЖ с бумажным фильтром
- Устройство автоматической балансировки круга MARPOSS
- Устройство измерения уровня вибраций (для ручной балансировки круга)
- Балансировочная стойка с оправкой
- Щуп для привязки круга MARPOSS
- Устройство для активного контроля диаметра детали в процессе обработки MARPOSS
- Система сбора масляного тумана
- Полностью закрытое ограждение рабочей зоны
- Запасной фланец круга
- Гидравлическая задняя бабка
- Система звукового контроля зазора между кругом и деталью MARPOSS
