Вертикальные зубодолбежные станки с ЧПУ (C.L.C)

Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
  • Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
  • Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
  • Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
  • Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
  • Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
  • Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
  • Вертикальные зубодолбежные станки с ЧПУ (C.L.C)
Цена:по запросу Заказать
Просмотр видео


Модели

Ед.

CLC 200-SZ

CLC 500-SZ

Система ЧПУ



Fanuc 31i-B, Siemens 840D SL

Диаметр детали, max

мм

∅250

∅500

Модуль зубьев, max

мм

5

8

Расстояние от стола до торца шпинделя

мм

200 - 450

355,5 – 755,5

Рабочих ход долбяка

мм

100

150

Диаметр стола

мм

∅300

∅500

Частота вращения стола

об/мин

50

100

Угол поворота долбежной головки

Град

+2°/-10° (опция)

+2°/-10°

Диаметр долбяка, max

мм

∅180

∅180

Конус шпинделя



HSK 80

HSK 80

Частота хода долбяка

Ходов/мин

1200

1000

Мощность привода долбяка

кВт

13

17

Масса станка

кг

12000

16500

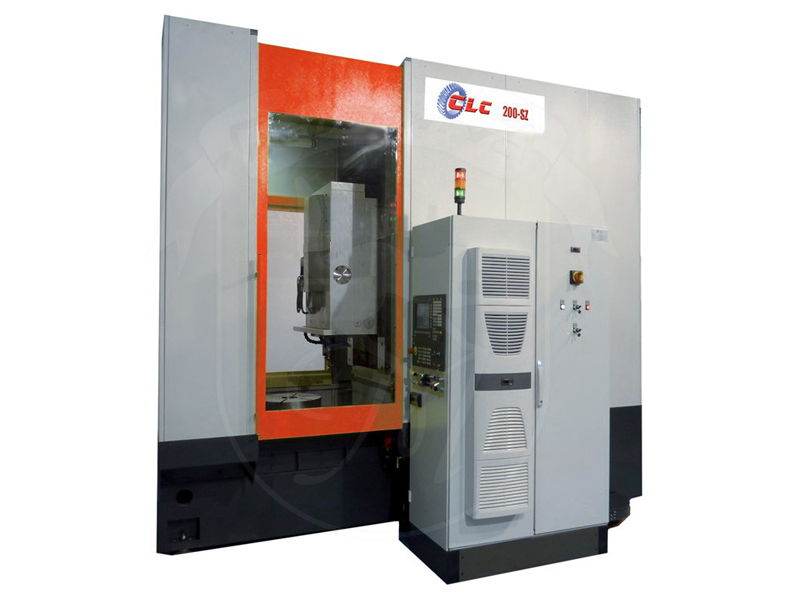

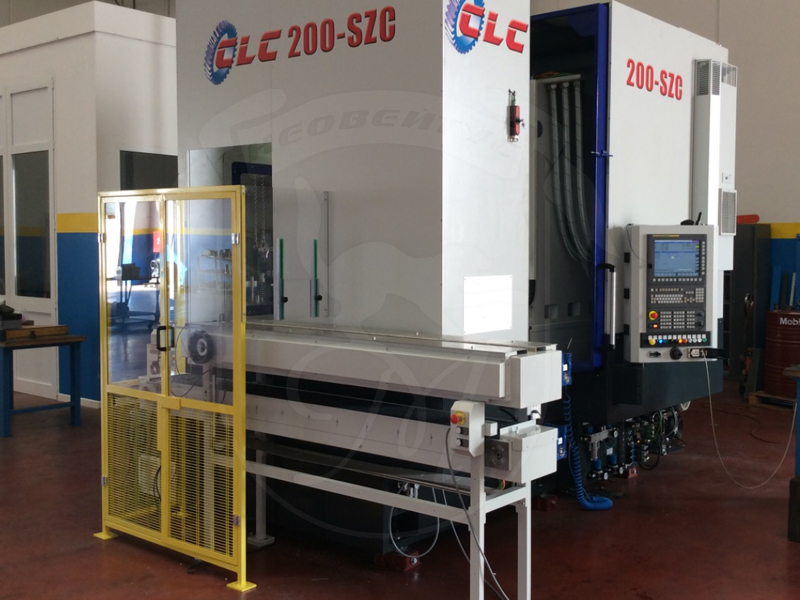

Вертикальные зубодолбежные станки с ЧПУ от компании C.L.C. (Италия) предназначены для обработки цилиндрических и конических колес с прямыми и косыми зубьями. Также возможна обработка внутренних зубьев. Максимальный диаметр детали до Ø500 мм, с модуль до 8 мм. Тип режущего инструмента – долбяк, метод обработки – обкатка.
Особенности конструкции:
  • Прочная стальная база и чугунная колонна с долбежной бабкой;
  • Радиальные и вертикальные перемещения осуществляются по жестким роликовым направляющим;
  • Прецизионные роликовые направляющие задней бабки;
  • Прямые цифровые сервоприводы для перемещений по линейным осям;
  • Высокомоментные двигатели с прямым приводом для долбежной головки и шпинделя рабочего стола;

Стандартная комплектация:
  • ЧПУ на выбор: Siemens 840D SL / Fanuc 31i-B;
  • Диалоговое программное обеспечение для создания управляющих программ;
  • Долбежная головка и стол с высокомоментными двигателями и прямыми приводами, синхронизированные с синхронизированные с линейными перемещениями;
  • Оправка долбяка;
  • Зажимной патрон оправки долбяка;
  • Станция подачи СОЖ, 110 л, 25 л/мин, 60 бар;
  • Автоматическая система принудительной смазки;
  • Подготовка под установку магнитного конвейера для удаления стружки;
  • Устройство удаленной диагностики через Profinet/Ethernet, Интернет протокол TCP/IP – соединение RJ45.
Опции:
  • Управляемый от ЧПУ наклон колонны для обработки конических зубчатых колес;
  • Функция обработки косозубых колес, 0° +/-45°;
  • Оправки долбяка;
  • Поворотная колонна задней бабки;
  • Перемещаемая колонна задней бабки.
