Вертикальные зубошлифовальные станки SAMP (Италия)
Samputensili G250 / G 450 является платформой станков, состоящей из двух типоразмеров, созданной на базе проверенной концепции наиболее продаваемых станков Samputensili S 250/ 400 G, с рядом улучшений и новшеств. Результатом стало инновационное, компактное и очень гибкое решение для зубошлифования.
Технические характеристикиМодели | Ед. изм. | G 250 | G 450 |
---|---|---|---|
Макс. диаметр заготовки | мм | 250 | 450 |
Макс. модуль | 0,5 - 7 | ||
Макс. длина заготовки | мм | 550 | |
Макс. Ширина венца | мм | 380 | |
Угол наклона линии зуба | град | +45/- 45 | |
Диаметр керамического круга | мм | 250/170 или 120/90 | |
Макс. частота вращения шпинделя круга | об/мин | 12000 – 24000 | |
Ширина шлифовального круга макс. | мм | 180 | |
Диаметр правящего ролика | мм | 120 | |
Габариты станка ДхШхВ | мм | 4120х2200х2700 |
Станки Samputensili G250 / G450 созданы специально для обеспечения максимально малого времени цикла, непревзойденного качества и эффективного крупносерийного производства зубчатых колес с наружным диаметром до 250 мм (450 мм для большого типоразмера) и валов длиной до 550 мм.

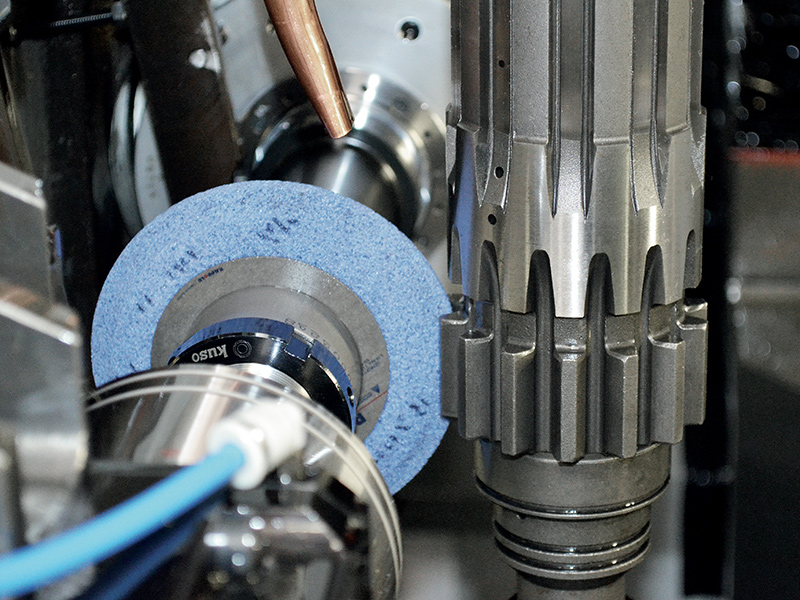

Особое внимание было уделено ультрасовременным решениям, обеспечивающим быструю смену инструмента. Станки позволяют работать с применением червячных и профильных шлифовальных кругов, как керамических, так и электроосажденных из КНБ.
Простые решения в части использования инструментов и технологии правки, быстрая автоматизация и потрясающее удобство эксплуатации являются неоспоримыми преимуществами данных станков

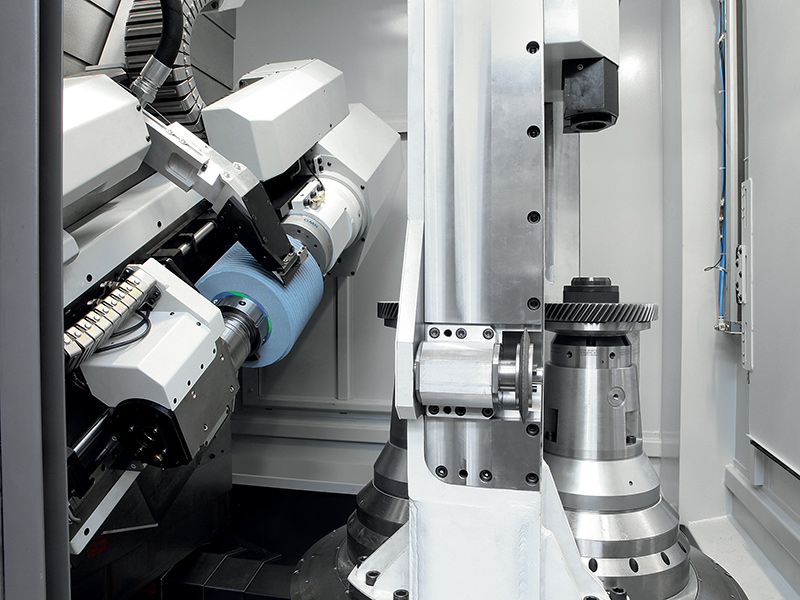

Станок G250 поставляется с инновационным сдвоенным рабочим шпинделем, что позволяет практически полностью исключить непродуктивное вспомогательное время, беспрецедентно повышая тем самым эффективность производства. Использование двух рабочих шпинделей позволяет выполнять загрузку/ разгрузку деталей на один из шпинделей параллельно с обработкой другой детали на втором шпинделе.
Станок G450 является синонимом максимальной гибкости и прекрасной эргономичности и был создан для среднесерийного производства.
Как следствие, станок G450 оснащен одним столом изделия, который, как и станок G250, установлен на поворотном столе. Это облегчает загрузку/выгрузку и смену инструмента.
- ЧПУ Siemens 840D SL;
- Программное обеспечение фирмы SAMP для программирования в диалоговом режиме;
- Интегрированная в шпиндель система динамической балансировки круга;
- Задняя бабка;
- Устройство правки круга;
- Быстросменная система фиксации круга.
- Поворотный стол с 2 шпинделями, для быстрой смены заготовок;
- Устройство измерения зубьев обработанной детали;
- Щуп для поиска кромки предварительно обработанного зуба;
- Устройство загрузки и установки червячного круга;
- Система фильтрации и охлаждения СОЖ;
- Различные средства автоматизации загрузки и выгрузки деталей.
