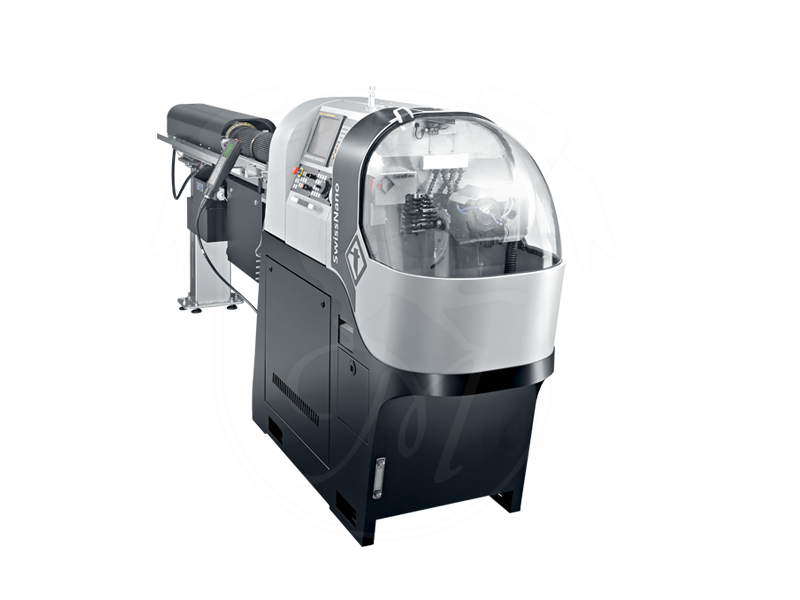

Серия SWISS NANO

Серия SWISS NANO
Серия SWISS NANO
Серия SWISS NANO
  • Серия SWISS NANO
  • Серия SWISS NANO
  • Серия SWISS NANO
Скачать каталог
Цена:по запросу
Просмотр видео


Технические характеристики автомата продольного точения Tornos SwissNano

Автомат SwissNano является уникальным станком, предназначенным для обработки прутков сверхмалых диаметров и получения прецизионных деталей сверхмалых габаритов с микронными допусками, использующимися в часовой и приборостроительной промышленности.

Модель Ед. изм SWISS NANO
Рабочие характеристики
Управляемые оси - 6 линейных осей 2 оси С
Независимые инструментальные суппорты шт 2
Максимальный диаметр прутка мм Ø4
Максимальная длина детали обрабатываемая с люнетной цангой мм 28
Главный шпиндель
Частота вращения главного шпинделя об/мин 16 000
Мощность главного шпинделя кВт 1 / 2
Максимальный момент на шпинделе Нм 0,65 / 2
Противошпиндель
Частота вращения противошпинделя об/мин 16 000
Мощность противошпинделя кВт 1 / 2
Максимальный момент на противошпинделе Нм 0,65 / 2
Инструментальная система
Общее количество инструментов (приводных) шт 12 (2)
Скорость вращения приводного инструмента об/мин 8000
Мощность приводного инструмента кВт 0,5
Система управления
Система ЧПУ - Fanuc 0i-TD
Общие характеристики
Масса станка кг 700
Габаритные размеры (ДхШхВ) мм 1800x650x1575

Станок SwissNano дарит уникальные эмоции производителям деталей микромеханики, например производителям часовых механизмов. Инновационная конструкция станка позволяет войти в новую производственную эру изготовления часовых деталей, как с точки зрения точности так и качества поверхности. Его симметричная чугунная станина придает станку замечательную термическую стабильность и отличную жесткость. SwissNano был разработан, чтобы стать единственным и бескомпромиссным станком для производства часовых деталей, так как его кинематика позволяет производить 2/3 всех движущихся деталей часового механизма, в том числе станок позволяет осуществлять операцию зубо-фрезерования.


Особенности конструкции
  • Эргономичная и модульная конструкция;
  • Привлекательная цена;
  • Легкость и простота наладки и обслуживания;
  • Качество и точность.

Стандартная комплектация:
  • Неподвижная направляющая втулка + фильтр для масляной СОЖ
  • Приводной осевой инструмент
  • ОСЬ C1
  • Функция программирования операций фрезерования многоугольников (вкл. зубофрезерование)
  • Настройка противошпинделя
  • Пневматический выталкиватель+ воздушная/масляная очистка цанги
  • Автоматическая система смазки
  • Сигнальная лампа работы станка (1-но цветная)
  • Система автоматического пожаротушения
Дополнительные опции
  • Приспособление для зубофрезерования червячной фрезой
  • Приспособление для резьбофрезерования
  • Высокоскоростные блоки приводного инструмента
  • Радиальный приводной инструмент
  • Карусельная система раздельного сбора готовых деталей
  • Система удаления масляного тумана
  • Система пожаротушения
  • Устройство автоматической подачи прутка
  • И другие
