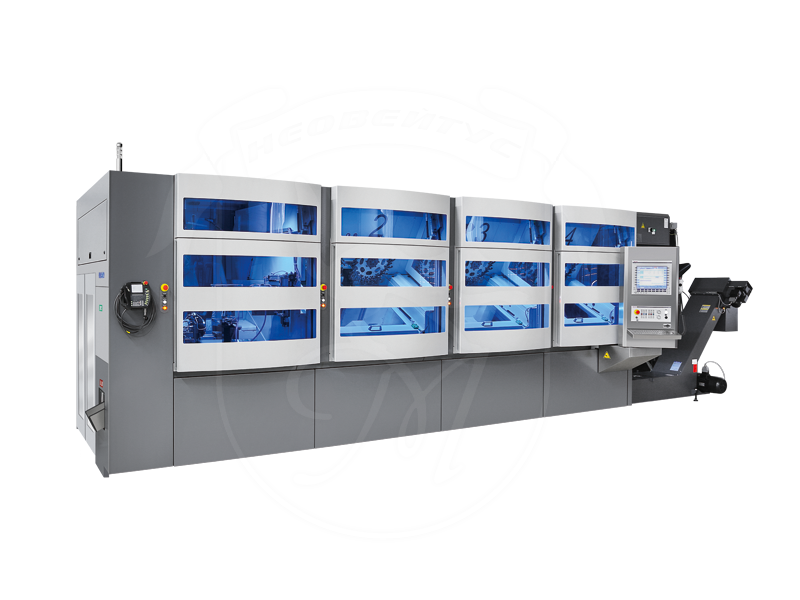

Гибкие производственные системы Multistep XT-200
Просмотр видео
|
Модели |
Ед. изм. |
Multistep XT-200 |
|
Максимальные размеры заготовки |
мм |
200*200*200 |
|
Максимальная масса детали с приспособлением |
кг |
21 |
|
Количество модулей |
шт |
1-4 рабочих модулей 1 загрузочный модуль |
|
Функции загрузочного модуля |
|
Загрузка/выгрузка деталей; Переворот детали; Контроль размеров; Удаление заусенцев |
|
Параметры шпинделей |
об/мин |
15 000 об/мин, 36 Нм, 18 кВт, HSK-A40 40 000 об/мин, 9 Нм, 13.5 кВт, HSK-A40 |
|
Количество инструментов |
|
По 2 магазина в 1 раб. модуле По 18 инструментов в каждом магазине |
|
Тип управления |
|
ЧПУ Bosch Rexroth |
Multistep XT-200 построен по концепции линейного агрегатного станка. Заготовка в процессе обработки переходит от модуля загрузки к модулям обработки, и далее к модулю выгрузки. Каждый модуль обработки оснащен 2 шпинделями и 2 магазинами инструментов. Основное преимущество: короткое время от стружки до стружки, предусмотренное двухшпиндельной концепцией станка. Смена инструмента на одном шпинделе выполняется во время работы другого шпинделя. Станок идеально сочетает в себе производительность агрегатного станка и гибкость обрабатывающего центра.
Типовые детали: автокомпоненты, детали гидравлики, пневматики, корпусные детали.
- ЧПУ Bosch Rexroth
- От 1 до 4 обрабатывающих модулей
- 2 рабочих шпинделя в каждом модуле
- 2 магазина инструментов в каждом модуле
- Полностью автоматизированная система загрузки/выгрузки деталей
- Автоматический контроль размеров с возможностью корректировки
- Ленточно-скребковый конвейер
- Резервуар для СОЖ
- Насос для подачи СОЖ под давлением 10 бар
- Возможность установки дополнительных обрабатывающих модулей
- Дополнительные функции модула загрузки/выгрузки: переворот детали; измерение деталей; зачистка и удаление заусенцев
- Функции сборочных операций: запрессовка втулок, штифтов
- Устройство автоматического контроля износа и поломки инструмента
- Дополнительный резервуар для СОЖ
- Насос для подачи СОЖ под давлением 80 бар
- Бумажный ленточный фильтр для СОЖ (автоматическая чистка)
- Кодирование инструмента, блок считывания
